Не очень умный дом: камера Rubetek RV-3404
Умный дом — тема очень перспективная и сегодня все больше производителей предлагают свои решения в этой области.
Сегодня мы остановимся лишь на одной частичке умного дома представленного компанией Rubetek, камерой RV-3404.
- Тип камеры: Поворотная Wi-Fi
- Разрешение: 1280х720 HD
- ИК-подсветка: Есть
- Питание: 220 В
- Дистанционное управление: Со смартфона через мобильное приложение Rubetek на iOS и Android
- Функции: Контроль и наблюдение в режиме реального времени
- Комплектация: Документация, крепежный набор, кронштейн, адаптер питания
Распаковка
На самом внутри нас ожидает не только камера, а целый набор.
Упаковка, ее дизайн, да и дизайн изделия не выбиваются из ряда крупных китайских производителей: контраст белого с черным, сглаженные формы, футуристичность.
Скадывается впечатление, что если стереть названия брендов, то отличить продукцию одного производителя от другого будет просто невозможно!
А вот и начинка нашей коробочки.
В комплекте не только камера, но и два датчика:
- Датчик на размыкание
- Датчик утечки воды (смотрится он довольно громоздко так как состоит из двух элементов — самого датчика и блока передачи информации).
Помимо этого в коробке находим русифицированные инструкции и крепежные элементы.
Камера выглядит по-настоящему не плохо, но пора перейти к подключению и самому главному — оценке качества видео и ее «интеллектуальных способностей».
Подключение
А вот тут-то нас и ждало разочарование. Несмотря на помощь встроенного голосового помощника, русифицированную инструкцию, подключиться к камере и оценить ее возможности мы не смогли.
Ну, не шмогла я, не шмогла, — наверноетаков исход нашего знакомства с Rubetek RV-3404.
Установить соединение с камерой за более чем пол часа попыток не получилось. Возможно, мы столкнулись с браком или был просто не наш день, но результат именно такой.
Источник
Rv3403 настройка на мобильном телефоне
ДЛЯ ЧЕГО ИСПОЛЬЗУЮТ «ПОВОРОТНУЮ WI-FI КАМЕРУ №3»:
- видеонаблюдение за домом и офисом из любой точки мира;
- общения с близкими;
- охрана вашего дома и офиса;
- просмотр видео из архива;
- контроль работы домашнего персонала;
- присмотр за детьми и питомцами;
- контроль бизнеса и сотрудников;
- как центр умного дома.

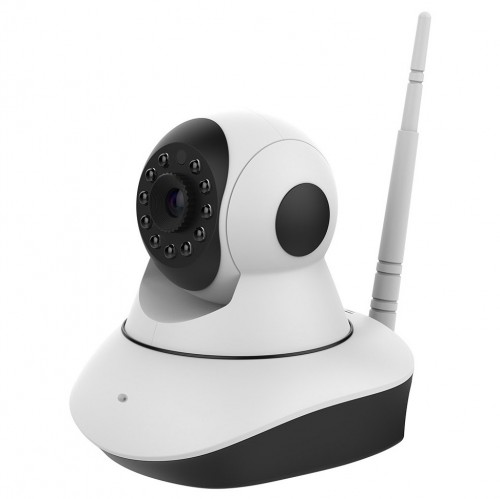

Поворотная Wi-Fi камера Rubetek RV-3403 – это камера, которая даёт вам возможность наблюдать за помещением круглосуточно в качественном разрешении HD 720р (1280х720) в режиме онлайн. Устройство работает без абонентской платы.
Угол поворота. Камера RV-3403 может поворачиваться на 355° по горизонтали и на 90° по вертикали . Данная особенность устройства позволяет вам избежать создания слепых зон и видеть абсолютно все объекты в комнате.
Хранилище. Все записанные видео могут оставаться на камере, так как в неё можно установить карту памяти. Устройство поддерживает microSD до 64 ГБ. Если вы используете камеру с центром управления, то имеете возможность сохранять видео на внешнем диске или в облаке (Яндекс Disk или Google Drive). Для просмотра записей со смартфона вам понадобится приложение Rubetek. Качество видеопотока варьируется: LD, SD или HD.
Обратная связь. Камера оснащена микрофоном и динамиком – вы будете слышать всё , что происходит в помещении, и сможете в любой момент передать сообщение работникам или поговорить с близкими . Воспользоваться этой функцией можно через приложение.
Ночная сьемка. У камеры есть режим ночной сьёмки. С помощью 11 светодиодов подсветки и встроенного датчика движения, она является настоящим охранником – может включить сирену и отправить фото на телефон.
Охрана. Для более надёжной охраны дома камера RV-3403 имеет встроенный датчик движения . Если в комнату зайдёт непрошенный посетитель, вы мгновенно получите уведомление на смартфон и сможете увидеть снимок с места происшествия.
Сценарии. Через приложени Rubetek можно создавать множество различных сценариев, которые будут включать или выключать свет, включать различные приборы или сигнализацию . К устройству может быть подключено до 64 интеллектуальных датчиков .
Дизайн. Поворотная Wi-Fi видеокамера имеет приятный дизайн, который подойдёт к любому интерьеру.
Устройство является смарт линком, т.е. умным устройством, к которому можно подключить множество других датчиков. Камера не может самостоятельно писать видеопоток в облачное хранилище. Для этого ей нужен ЦУ (центр управления).
Источник
Обзор RUBETEK RV-3404. Поворотная IP-камера
Средняя стоимость, по данным сервиса Яндекс.Маркет, составляет 3990 рублей.
RUBETEK RV-3404 обзор
Комплектация
Комплект включает крепление на стену, набор винтов, инструкцию и гарантийный талон.
Внешний вид
У поворотной камеры RUBETEK RV-3404 блок камеры закреплен на электромоторах. Черный шар с объективом вращается вокруг оси. Зафиксирован он на основании.
Внешний вид RUBETEK TV-3404
Также подвижен блок, в котором фиксируется объектив. Таким образом, мы получаем практически круговой обзор (угол поворота 355 градусов) и возможность поворота в разных плоскостях. Работают моторы бесшумно.
На тыльной стороне выведен динамик, используемый для обратной голосовой связи со смартфоном и включения звуковой сигнализации.
Подключить камеру можно как сетевым подключением по проводу, так и через Wi-Fi 2.4 ГГц. Для улучшения качества приема выведена поворотная антенна. В этой же зоне находится порт питания.
На левом торце RUBETEK RV-3404 можно заметить наличие слота под карту памяти.
Устанавливать камеру можно как на любую горизонтальную поверхность, так и воспользоваться пластиковым кронштейном с возможностью изменения угла наклона и поворота.
Качество исполнения отличное. Отдельные элементы плотно подогнаны друг к другу.
Подключение
В рамках одного аккаунта можно добавить несколько отдельных помещений, распределив датчики, камеры, видеодомофоны и центры управления. В дальнейшем в главном окне можно будет переключаться между ними в один клик. Удобно, если планируется установка в квартире, офисе и даче.
После успешного добавления отображается список устройств. Камера может работать в трех вариантах компоновки: как самостоятельное устройство, в паре с Центром управления. Умная поворотная камера оснащена датчиком движения и сигнализацией. Устройство можно поставить в режим охраны, и в случае обнаружения движения камера включит громкую звуковую сирену и отправит на смартфон хозяина квартиры изображение происходящего и уведомление.
При работе в паре с центром управления открывается возможность записи видео в облачное хранилище Яндекс.Диск и Google.Диск. Без него только на карту памяти. Для камер в приложении выделена отдельная вкладка с отображением актуального изображения и возможности включения воспроизведения.
В окне отображения доступна возможность передачи голосового сообщения на камеру в потоке и прослушивания и просмотра всего, что происходит в помещении. Умная поворотная камера благодаря двусторонней аудиосвязи позволяет общаться с близкими, где бы вы не находились. Сделать фотоснимок, просмотреть ранее отснятые ролики и включить режим охраны для камеры.
Поворотная камера свайпами по экрану меняет направление съемки поворотом блока камеры. При установке на стену или потолок можно повернуть зеркально.
Этот режим активирует датчик движения и при появлении в поле видимости активности отправляет уведомление на смартфон с фотографией. Поэтому даже если при проникновении в помещение камера будет повреждена или украдена, у владельца останутся видеозаписи (при записи в облако) и фотоснимок преступника. Также дополнительно к встроенным возможностям к ней можно подключить внешние датчики движения в других помещениях, датчики дыма и газа, воды и открытия дверей. Так, функционал умной поворотной камеры позволит стать полноценным охранным комплексом.
Снимает камера в разрешении HD со скоростью 30 кадров в секунду с использованием кодека H.264. Детализация хорошая, видно все, что происходит и находится в поле видимости камеры. Сами ролики не занимают много места на карте памяти или в облаке.
Пример видеозаписи умной поворотной камеры RUBETEK RV-3404
Для экономии места и записи только действительно важных событий, можно активировать съемку по расписанию, при наличии движения в комнате.
В ночное время поворотная камера RUBETEK RV-3404 не слепнет. За счет встроенной ИК-подсветки видно все, что происходит при отсутствии света в помещении.
Источник
Обзор «умной» Wi-Fi видеокамеры Rubetek RV-3414
В нынешний век доступности высоких технологий видеокамера уже далеко не роскошь, а необходимое средство видеонаблюдения. Предлагаю познакомиться с умной видеокамерой от компании Rubetek. А умная она потому, что может являться одним из компонентов системы умного дома, позволяющей не только управлять исполнительными механизмами и отслеживать показания датчиков, но и видеть в режиме онлайн что происходит на вашей законной территории. Причем делать это можно с любой точки планеты, разумеется если в этой точке есть интернет.
Характеристики, упаковка и комплектация видеокамеры
Камера имеет ряд интересных функциональных характеристик. Во-первых, это полноценное управление со смартфона через бесплатное приложение, которое потенциально можно использовать и для управления другими устройствами в вашем доме, например, это может быть «умная» розетка или еще более «умный» светильник.
Во-вторых, камера имеет слот для установки карты памяти до 128 ГБ, на которую можно непрерывно записывать видео, причем не зависимо от наличия подключения камеры к интернету.
В третьих, в камере есть датчик движения, благодаря которому можно записывать только те фрагменты видео, на которых присутствует движение, это позволяет значительно экономить объем карты памяти и записывать именно нужные моменты. По срабатыванию датчика движения можно настроить Push уведомления на ваш смартфон, и вы всегда будете в курсе того, что в зоне видеонаблюдения произошла какая то движуха.
Ну и в четвертых, это инфракрасная подсветка, благодаря которой в темное время суток камера позволит увидеть вам то, что вы не сможете увидеть невооруженным глазом.
В инструкции по эксплуатации на видеокамеру Rubetek RV-3414 производитель приводит следующие технические характеристики:
Интересно, но на сайте производителя можно посмотреть и другие характеристики камеры, не указанные в инструкции.
Видеокамера поставляется в картонной фирменной коробке общим весом 740 грамм (измерено автором). Размеры коробки 195х125х95 мм.
В комплект поставки видеокамеры входит:
- Видеокамера с элементами для крепления и присоединительным кабелем;
- Блок питания 12V 2A;
- Антенны Wi-Fi диапазона 2 шт.;
- Шестигранный ключ 2.5 мм для регулировки положения видеокамеры;
- Саморезы с дюбелями 3 шт.;
- Инструкция по эксплуатации;
- Гарантийный талон;
Конструкция видеокамеры
Корпус
Видеокамера выполнена из сплава алюминия и состоит из двух деталей, соединенных друг с другом четырьмя винтами. В месте соединения двух частей корпуса установлена резиновая прокладка для обеспечения требуемой герметичности.
Производитель не указывает в характеристиках степень защиты корпуса от проникновения влаги и пыли (IPxx), тем не менее видеокамера предназначена для использования на улице и необходимая герметичность корпуса обеспечивается на должном уровне.
Wi-Fi антенны
На задней стенке корпуса камеры установлено два SMA разъема для крепления антенн Wi-Fi диапазона.
Полная длина антенны 14 см.
Коммутационный кабель видеокамеры
Кабель видеокамеры имеет длину 49 см от места его выхода из крепежного элемента до окончания самого длинного разъема.
На кабеле расположены кнопка Reset с герметичной заглушкой, разъем питания и разъем RJ-45 для проводного подключения к сети Ethernet.
В разъеме RJ-45 вмонтирован зеленый светодиод, который сигнализирует о наличии подключения к сети. Диаметр разъема 20 мм.
Узел крепления видеокамеры
Узел предназначен для настенного крепления камеры. Он позволяет устанавливать камеру в любой плоскости.
Для откручивания/закручивания винтов узла предназначен шестигранный ключ, идущий в комплекте.
Правда ключик оказался «мягковатым». Пока я тренировался с установкой камеры в разных плоскостях он немного помялся.
Использование SD карты
В камере предусмотрена запись видео на карту памяти стандарта Micro SDHC или Micro SDXC. Карты должны иметь файловую систему FAT 32. Объем карты может достигать 128 ГБ.
Так как частота кадров при записи видео зависит от динамичности сцены предсказать размер видеофайлов затруднительно. У меня при непрерывной записи занимаемый файлами объем на карте составил 10-15 ГБ в сутки при качестве записи Full HD.
Слот для установки micro SD карты показан на фото стрелкой. Находится он под крышкой в нижней части корпуса. Между корпусом и крышкой установлена резиновая прокладка для обеспечения герметичности.
Установка и извлечение карты требуют навыков ювелирного мастера. Поэтому, если вам с утра не здоровится по известны причинам, отложите это дело на потом. В общем, соблюдая сдержанную аккуратность, вставить карту у меня таки получилось без посторонних инструментов, а вот извлечь без пинцета не удалось. Но учитывая, что проделывать этот процесс часто не потребуется, то можно и простить инженерам данный недочет.
А что внутри
А внутри оказались печатные платы с электронными компонентами и пакетик с силикагелем. Именно эта штука загадочно шумела внутри камеры когда я вертел ее в руках. Места установки антенных разъемов и место выхода кабеля промазаны герметиком. После увиденного сомнений в достаточной герметичности корпуса камеры у меня не осталось.
В камере используется микропроцессор GM8136S.
Внимательный читатель наверное уже заметил, что один из антенных разъемов не подключен к плате. Да, в камере используется только одна из двух антенн. И этого вполне достаточно для устойчивой связи.
Блок питания
Блок питания выполнен в виде отдельного модуля из пластика размерами 82х50х32 мм. Длина сетевого кабеля 30 см. Длина выходного кабеля 50 см. Я не совсем понял логику производителя по поводу такой небольшой длины кабелей. Наверняка в большинстве случаев их придется удлинять.
Измеренное выходное напряжение блока питания составило 12.4 вольта. Штеккер DC с параметрами 2.1х5.5х11 мм. Блок питания не предназначен для использования на открытом воздухе, только в помещении. По информации, полученной от производителя, минимальная температура эксплуатации минус 10 градусов.
Установка программного обеспечения и подключение видеокамеры
Не знаю по каким причинам, возможно была среда, но первое подключение видеокамеры к Wi-Fi сети прошло у меня не совсем гладко. Зато я проверил как работает техподдержка Rubetek — ребята мне оперативно и доброжелательно подсказали что делать.
Расскажу в двух словах о подключении. Ниже приведены скриншоты экрана смартфона на Андроиде, что бы читатель имел представление о чем идет речь.
Первым делом устанавливаем приложение от Rubetek. Пока приложение устанавливается подаем на камеру электрическое питание. Я рекомендую произвести полный сброс камеры на заводские настройки. Для этого надо зажать кнопку Reset примерно на одну минуту.
После запуска приложения производится процедура регистрации пользователя. После этого либо попадаем в главное «домашнее» окно приложения (второй слева скриншот), либо приложение сразу предложит добавить устройство. В первом случае надо нажать кнопку «+» с целью добавить видеокамеру.
В разделе видеонаблюдение выбираем «уличная видеокамера», а затем ее модель RV-3414. Появится окно «Обнаруженные устройства» с сообщением, что новых устройств в вашей локальной сети не найдено.
Жамкаем «беспроводное подключение» и вводим пароль от своей Wi-Fi сети (второй ряд скринов). Далее нажимаем и держим кнопку «Reset» на кабеле камеры.
Примерно через 10-15 секунд внутри корпуса камеры можно будет услышать характерные щелчки, после этого кнопку «Reset» надо отпустить и в окне приложения нажать кнопку «слышу». Начнется процесс подключения камеры к домашней Wi-Fi сети. При этом смартфон периодически издает тревожные и очень высокочастотные звуки.
Примерно через 30-40 секунд появилось окно с идентификационным номером камеры и предложением ввести новый пароль для доступа. После этого открывается домашнее окно приложения с апокалиптическим сообщением «Устройств пока нет». Вот это и ввело меня в заблуждение. Как оказалось впоследствии, разработчики приложения не считают камеру устройством.
После этого сообщения я сделал вывод о том, что камера не подключилась и я начал повторный процесс подключения и пошло, как говорится, поехало.
На самом деле надо проигнорировать это сообщение и перейти в раздел «Камеры». Это правая кнопка внизу в главном окне приложения.
Через некоторое время провидение и ребята из техподдержки вынудили меня таки нажать на эту кнопку и я перешел в раздел «видеокамеры» (правый скриншот вверху), нажал на картинку и увидел долгожданную онлайн трансляцию видео.
Ниже на скринах я показал настройки видеокамеры, доступные в приложении.
Остановлюсь на некоторых пунктах настройки. Например, в данной камере нет встроенного микрофона, поэтому попытки его включить в приложении ни к чему не приведут. Хотя на записанном видео прослушивается какой то шум, причем похож на шум улицы. Видимо имитация.
Под обновлением ПО подразумевается обновление прошивки видеокамеры. Я проверил, оказалось, что доступна новая версия, ну раз доступна, значит обновляемся.
В разделе «Настройки безопасности» есть рычажок включения сигнализации (сирены). Но в камере отсутствует встроенный звукоизлучатель, поэтому если активировать этот режим, то ничего происходить не будет.
В «Настройках видео» можно выбрать качество записи видео (высокое, среднее и низкое). На фотоснимки эта настройка тоже влияет.
Видеокамера в работе
В режиме непрерывной записи камера записывает файлы длительностью по 30 минут, которые представляют собой медиаконтейнер формата AV. Проще говоря получаются файлы с расширением AV. Не каждый плеер способен проиграть такие файлы.
Поэтому для просмотра и анализа видео на стационарном компе я установил ПО Yoosee CMSClient с бесплатной лицензией, с помощью которого я конвертировал эти файлы в более доступный формат MP4.
Yoosee — это универсальная программа для работы с IP камерами, поддерживающими протокол ONFIV. Поэтому если вы хотите управлять видеокамерой от Rubetek и просматривать с нее изображение на стационарном компьютере, смело устанавливайте это ПО. Ниже скриншот главного окна программы в котором транслируется видео с тестируемой камеры.
Ну а вот так камера снимает видео. На первом ролике видео с «высоким» качеством записи.
На следующем ролике в настройках было установлено «низкое» качество видео.
В результате тестов я пришел к выводу, что изменение качества видео в настройках не влияет на разрешение видеокартинки. Она всегда 1920х1072 (не знаю почему 1072, а не 1080). Уменьшается лишь частота кадров и, соответственно, битрейт.
Ну а дальше видео ночью. В настройках установлено «высокое» качество. До металлического забора около 15 метров.
Для объективности отмечу, что сзади камеры установлен уличный светильник со светодиодной лампой на 5 Вт. Устанавливал я его не специально, он всегда там был.
Для оценки фотоснимков, получаемых с видеокамеры было сделано три фото в разном качестве. Их разрешение составляет 1920х1072, 640х368, 320х192 соответственно.
Заключение
Для бытового применения для наблюдения за придомовой территорией камера Rubetek RV-3414 вполне нормальный вариант учитывая ее стоимость. Автоматическое переключение на ночной режим съемки тоже является весомым плюсом. Да, лица ночью разглядеть не получится, но видеокамера в любом случае пришлет вам сообщение, что во дворе кто то есть.
Да, кстати, надо быть готовым к тому, что датчик движения реагирует и на животных и даже на насекомых, особенно ночью. Для этого есть регулировка чувствительности, которая позволяет минимизировать ложные срабатывания датчика движения. Делается все опытным путем.
Днем качество съемки вполне хорошее как для видео так и для фото. Частоту кадров в 30 Гц я не увидел, но для видеонаблюдения вполне достаточно того, что есть.
Корпус выполнен на достойном уровне, с герметизацией все отлично — вполне уличный вариант. Но, надо помнить, что блок питания производитель не рекомендует устанавливать на улице.
Думаю стоит еще раз отметить, что производитель рекомендует использовать данную видеокамеру при построении системы «умного дома». Удобно когда у вас на смартфоне в одном приложении всегда под рукой видеонаблюдение, контроль и управление домом.
