Samsung ue32h5303ak настройки изображения



Настройка изображения телевизоров Samsung

Настройка изображения телевизоров Samsung

Сообщение Игорь » 04 апр 2014, 11:33

Условно настройки изображения можно разделить на 4 типа:

1. Калиброванные. Получены с помощью специального оборудования.Далеко не всегда являются идеальными, т.к. подходят для конкретного экземпляра.

2. Настройки для просмотра в яркой комнате.

3. Настройки для просмотра в темной комнате.

4. Свои настройки (для повседневного просмотра)

48H6400, 55H6400(Robert Wiley):

40H6203/46H6203/50H6203/55H6203 (Robert Wiley):

Jeff Tankersley:
Picture Mode: Movie
Backlight: 16
Contrast:95
Brightness: 48
Sharpness: 73
Color: 60
Tint: G40/R60

Advanced Settings
Dynamic Contrast: Medium.
Black Tone: Off
Flesh Tone: 0
RGB Only Mode: Off
Color Space: Auto.
White Balance (2 Point):
R-Offset: +22
G-Offset: +24
B-Offset: +42
R-Gain: +17
G-Gain: +27
B-Gain: +30
Gamma: -1

Picture Options.
Color Tone: Warm 2
Digital Clean View: Auto.
MPEG Noise Filter: Auto.
HDMI Black Level: Low.
Film Mode: Auto 2
Auto Motion Plus: Standard

46H7000/55H7000 (Robert Wiley):

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 09 июл 2014, 19:28

Re: Настройка изображения телевизоров Samsung

Сообщение Vova Perov » 10 июл 2014, 05:19

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 10 июл 2014, 13:10

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 07 авг 2014, 14:38

Калибровка изображения, настройки изображения для Blu-Ray на 65HU8500 (перевод с французского)

Режим изображения: Стандартный
Подсветка: +6
Контрастность: 95
Яркость: 44
Резкость: 20 (или в зависимости от модели блу-рэй)
Соотношение сторон: по размеру экрана, исходный
Цвет: 50
Тон по умолчанию
Цветовая температура: Стандартный

Динамическая контрастность: выкл
Уровень черного: выкл
Цветовое пространство: исходный или авто
Красный:
R: 48
V: 3
B: 7
Зеленый:
R: 11
V: 49
B: 8
Синий:
R: 0
V: 4
В: 47
Желтый:
R: 50
V: 48
В: 11
Голубой:
R: 10
V: 50
В: 50
Magenta:
R: 46
V: 0
В: 48
След пункт: -1.
Гамма: -1 для ночи и 0 для дня
Баланс белого:
AJ. Красный: -7
AJ. Зеленый: 0
AJ. Синий: -12
Рег. Красный: 20
Рег. Зеленый: 0
Рег. Синий: -29

Шумоподавление выкл
Motion Plus: Каждому свое для этого параметра, 5/4 выбрано настройщиком
Smart LED: Стандартный

Для просмотра материала стандартной четкости:

Режим изображения: Стандартный
Подсветка: 10
Контрастность: 95
Яркость: 45
Резкость: 35
Цвет: 50
Оттенок: без изменений
Nuance Цвета: теплый 1

Динамическая контрастность: Низкий
Уровень Черного: Низкий
Цветовое пространство: Авто
Гвоздика: -2
Гамма: 0
Баланс белого: По умолчанию

Шумоподавление выкл
Motion Plus: Стандартный
Smart LED: высокая

Источник

Настройка изображения телевизоров Samsung

Настройка изображения телевизоров Samsung

Сообщение Игорь » 04 апр 2014, 11:33

Условно настройки изображения можно разделить на 4 типа:

1. Калиброванные. Получены с помощью специального оборудования.Далеко не всегда являются идеальными, т.к. подходят для конкретного экземпляра.

2. Настройки для просмотра в яркой комнате.

3. Настройки для просмотра в темной комнате.

4. Свои настройки (для повседневного просмотра)

48H6400, 55H6400(Robert Wiley):

40H6203/46H6203/50H6203/55H6203 (Robert Wiley):

Jeff Tankersley:
Picture Mode: Movie
Backlight: 16
Contrast:95
Brightness: 48
Sharpness: 73
Color: 60
Tint: G40/R60

Advanced Settings
Dynamic Contrast: Medium.
Black Tone: Off
Flesh Tone: 0
RGB Only Mode: Off
Color Space: Auto.
White Balance (2 Point):
R-Offset: +22
G-Offset: +24
B-Offset: +42
R-Gain: +17
G-Gain: +27
B-Gain: +30
Gamma: -1

Picture Options.
Color Tone: Warm 2
Digital Clean View: Auto.
MPEG Noise Filter: Auto.
HDMI Black Level: Low.
Film Mode: Auto 2
Auto Motion Plus: Standard

46H7000/55H7000 (Robert Wiley):

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 09 июл 2014, 19:28

Re: Настройка изображения телевизоров Samsung

Сообщение Vova Perov » 10 июл 2014, 05:19

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 10 июл 2014, 13:10

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 07 авг 2014, 14:38

Калибровка изображения, настройки изображения для Blu-Ray на 65HU8500 (перевод с французского)

Режим изображения: Стандартный
Подсветка: +6
Контрастность: 95
Яркость: 44
Резкость: 20 (или в зависимости от модели блу-рэй)
Соотношение сторон: по размеру экрана, исходный
Цвет: 50
Тон по умолчанию
Цветовая температура: Стандартный

Динамическая контрастность: выкл
Уровень черного: выкл
Цветовое пространство: исходный или авто
Красный:
R: 48
V: 3
B: 7
Зеленый:
R: 11
V: 49
B: 8
Синий:
R: 0
V: 4
В: 47
Желтый:
R: 50
V: 48
В: 11
Голубой:
R: 10
V: 50
В: 50
Magenta:
R: 46
V: 0
В: 48
След пункт: -1.
Гамма: -1 для ночи и 0 для дня
Баланс белого:
AJ. Красный: -7
AJ. Зеленый: 0
AJ. Синий: -12
Рег. Красный: 20
Рег. Зеленый: 0
Рег. Синий: -29

Читайте также:  Телевизор самсунг сбой настроек

Шумоподавление выкл
Motion Plus: Каждому свое для этого параметра, 5/4 выбрано настройщиком
Smart LED: Стандартный

Для просмотра материала стандартной четкости:

Режим изображения: Стандартный
Подсветка: 10
Контрастность: 95
Яркость: 45
Резкость: 35
Цвет: 50
Оттенок: без изменений
Nuance Цвета: теплый 1

Динамическая контрастность: Низкий
Уровень Черного: Низкий
Цветовое пространство: Авто
Гвоздика: -2
Гамма: 0
Баланс белого: По умолчанию

Шумоподавление выкл
Motion Plus: Стандартный
Smart LED: высокая

Источник

Настройка изображения телевизоров Samsung

Настройка изображения телевизоров Samsung

Сообщение Игорь » 04 апр 2014, 11:33

Условно настройки изображения можно разделить на 4 типа:

1. Калиброванные. Получены с помощью специального оборудования.Далеко не всегда являются идеальными, т.к. подходят для конкретного экземпляра.

2. Настройки для просмотра в яркой комнате.

3. Настройки для просмотра в темной комнате.

4. Свои настройки (для повседневного просмотра)

48H6400, 55H6400(Robert Wiley):

40H6203/46H6203/50H6203/55H6203 (Robert Wiley):

Jeff Tankersley:
Picture Mode: Movie
Backlight: 16
Contrast:95
Brightness: 48
Sharpness: 73
Color: 60
Tint: G40/R60

Advanced Settings
Dynamic Contrast: Medium.
Black Tone: Off
Flesh Tone: 0
RGB Only Mode: Off
Color Space: Auto.
White Balance (2 Point):
R-Offset: +22
G-Offset: +24
B-Offset: +42
R-Gain: +17
G-Gain: +27
B-Gain: +30
Gamma: -1

Picture Options.
Color Tone: Warm 2
Digital Clean View: Auto.
MPEG Noise Filter: Auto.
HDMI Black Level: Low.
Film Mode: Auto 2
Auto Motion Plus: Standard

46H7000/55H7000 (Robert Wiley):

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 09 июл 2014, 19:28

Re: Настройка изображения телевизоров Samsung

Сообщение Vova Perov » 10 июл 2014, 05:19

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 10 июл 2014, 13:10

Re: Настройка изображения телевизоров Samsung

Сообщение Игорь » 07 авг 2014, 14:38

Калибровка изображения, настройки изображения для Blu-Ray на 65HU8500 (перевод с французского)

Режим изображения: Стандартный
Подсветка: +6
Контрастность: 95
Яркость: 44
Резкость: 20 (или в зависимости от модели блу-рэй)
Соотношение сторон: по размеру экрана, исходный
Цвет: 50
Тон по умолчанию
Цветовая температура: Стандартный

Динамическая контрастность: выкл
Уровень черного: выкл
Цветовое пространство: исходный или авто
Красный:
R: 48
V: 3
B: 7
Зеленый:
R: 11
V: 49
B: 8
Синий:
R: 0
V: 4
В: 47
Желтый:
R: 50
V: 48
В: 11
Голубой:
R: 10
V: 50
В: 50
Magenta:
R: 46
V: 0
В: 48
След пункт: -1.
Гамма: -1 для ночи и 0 для дня
Баланс белого:
AJ. Красный: -7
AJ. Зеленый: 0
AJ. Синий: -12
Рег. Красный: 20
Рег. Зеленый: 0
Рег. Синий: -29

Шумоподавление выкл
Motion Plus: Каждому свое для этого параметра, 5/4 выбрано настройщиком
Smart LED: Стандартный

Для просмотра материала стандартной четкости:

Режим изображения: Стандартный
Подсветка: 10
Контрастность: 95
Яркость: 45
Резкость: 35
Цвет: 50
Оттенок: без изменений
Nuance Цвета: теплый 1

Динамическая контрастность: Низкий
Уровень Черного: Низкий
Цветовое пространство: Авто
Гвоздика: -2
Гамма: 0
Баланс белого: По умолчанию

Шумоподавление выкл
Motion Plus: Стандартный
Smart LED: высокая

Источник

Ремонт телевизора SAMSUNG UE32H5303AK

Материал на страницы добавляется по мере поступления данных из доступной технической документации, личного опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора SAMSUNG UE32H5303AK, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE32H5303AK UE32H5303

Panel: CY-DF320BGLV1V LSF320HN02-A01

LED backlight: D3GE-320SM1-R2[13.07.10]

T-CON: BN41-01938B BN95-00854A

LED driver (backlight): with integrated PSU

PWM LED driver: 7014x

Power Supply (PSU): BN44-00768A PSLF780H06A

PWM Power: S3310 (NCP1200D60)

MainBoard: BN41-02241A BN94-07772L

IC MainBoard: SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR

Тuner: BN41-02241A BN94-07772A

Control: IR: BN96-33542A BN41-01840C, WI-FI: WIDT30Q BN59-01174A

Технические характеристики UE32H5303

Диагональ экрана: 32″ (81 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi — есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2×10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Читайте также:  Отключения настроек в телефоне

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

— SAMSUNG UE32H5303AK не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00768A. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры S3310 (NCP1200D60), при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

— Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-02241A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

При подозрении на неисправность тюнера BN41-02241A BN94-07772A, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам телевизора UE32H5303AK рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02241A показан на рисунке ниже:

BN41-02241A может применяться в телевизорах:

SAMSUNG UE40H5303 UE40H5303AK (Panel CY-DF400BGLV1V), SAMSUNG UE40H6203 UE40H6203AK (Panel CY-DF400CSLV3V), SAMSUNG UE46H6233 UE46H6233AK (Panel CY-DF460CSLV1V), SAMSUNG UE46H5303AK (Panel CY-DF460BGLV1V), SAMSUNG UE55H6203AK UE55H6203 (Panel CY-DF550CSLV1V), SAMSUNG UE32H5303AK UE32H5303 (Panel CY-DF320BGLV1V LSF320HN02-A01), SAMSUNG UE46H6203AK UE46H6203 (Panel CY-DF460CSLV1V).

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE32H5303AK:

Установлена матрица (LED-панель) CY-DF320BGLV1V LSF320HN02-A01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-01938B.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером 7014x.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE32H5303AK осуществляет модуль питания BN44-00768A, либо его аналоги c использованием микросхем S3310 (NCP1200D60).
MainBoard — основная плата (материнская плата) представляет собой модуль BN41-02241A, с применением микросхем SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR и других.
Тюнер BN41-02241A BN94-07772A обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Источник

Инструкция и руководство для
Samsung UE32H5303AK на русском

146 страниц подробных инструкций и пользовательских руководств по эксплуатации

что внутри телевизора SAMSUNG / ремонт диагностика

ремонт телевизора samsung ue32f5020, нет изображения(нет подсветки, ремонт led подсветки)

Разборка SAMSUNG UE40H5303AK, снимаем матрицу по просьбам подписчиков

Телевизор Samsung с управлением через Алису. (UHD 4K Smart TV RU7200)

Читайте также:  Телегид в самсунге настройка

Ремонт подсветки телевизора Samsung

Ремонт телевизора Samsung UE32H5303AK Ремонт подсветки

LED телевизор SAMSUNG UE32H5303AK

Телевизор Samsung UE32H5303AK распаковка и комплектация

MANUAL Благодарим за приобретение данного устройства Samsung.

Благодарим за приобретение данного устройс
тва Samsung. Для наилучшего обслуживания з
арегистрируйте свое устройство по адресу:

Модель_________ Серийный номер___________

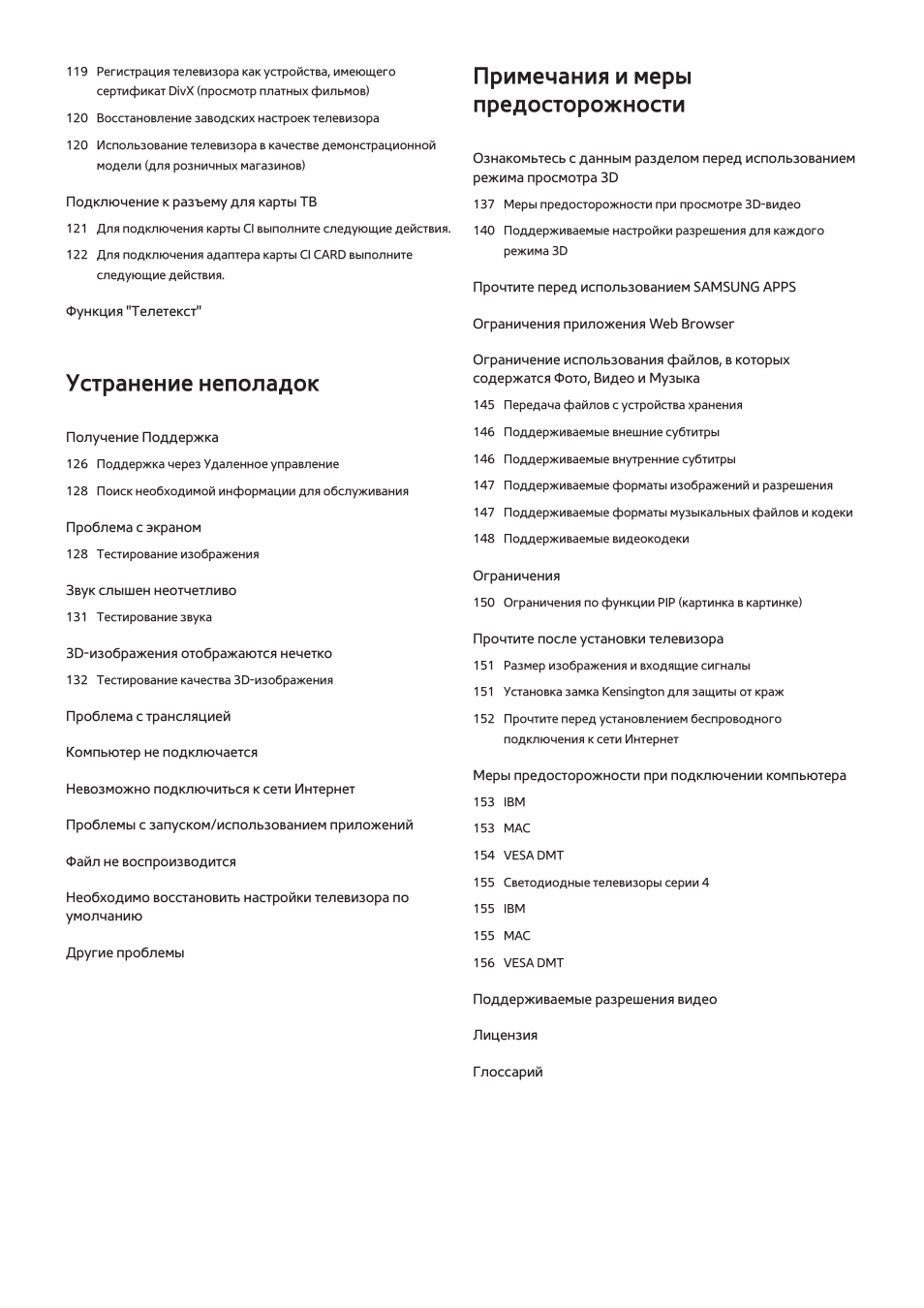

Содержание Подключение антенн и внешних устройств Подключени.

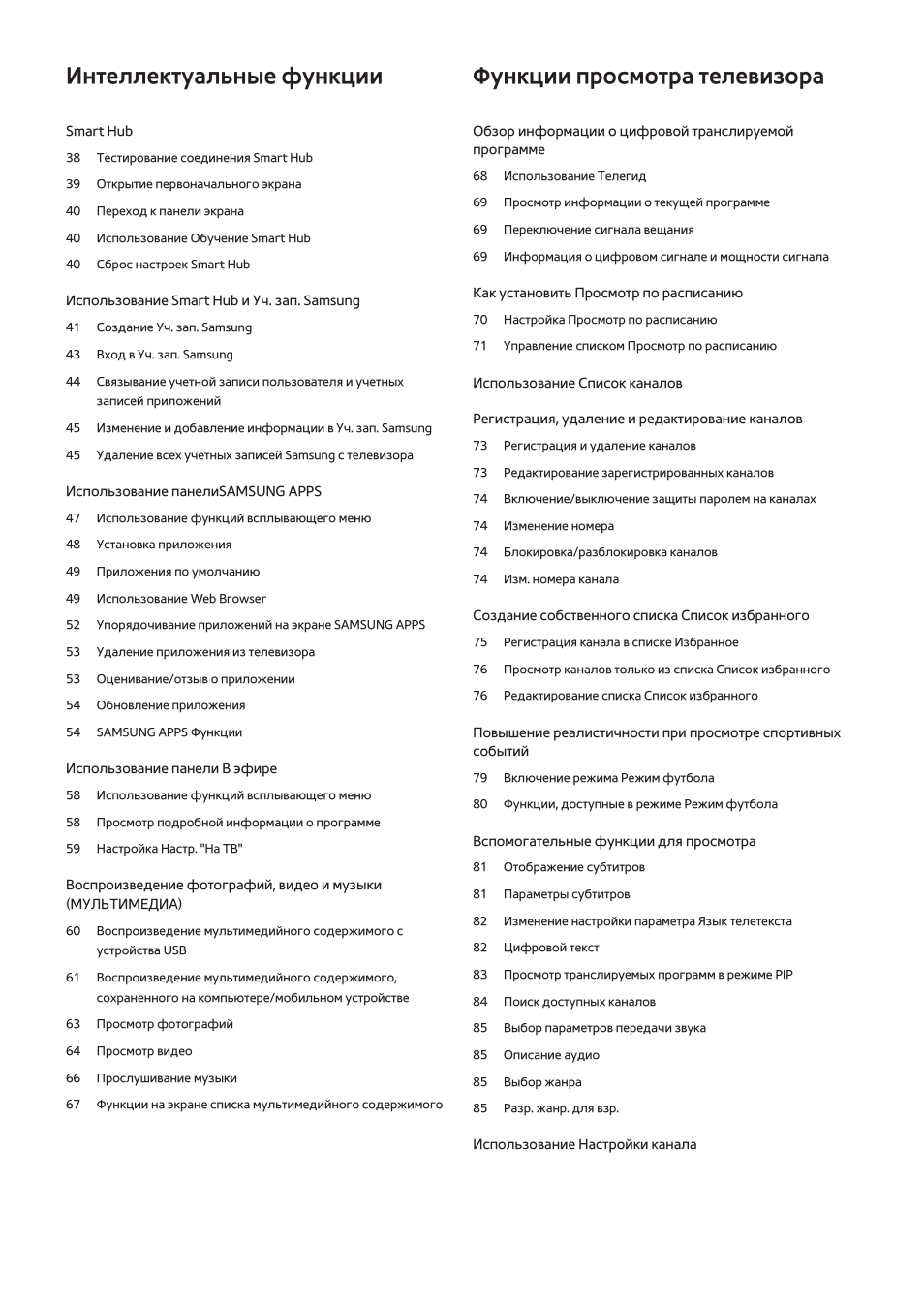

Интеллектуальные функции, Функции просмотра телевизора

Настройки изображения и звука, Общие

Устранение неполадок, Примечания и меры предосторожности

Подключение антенн и внешних, Устройств, Подключение — антенна

Наличие зависит от конкретной модели и региона.

Перед подключением внешнего устройства и кабелей к телевизору сначала следует проверить номер
модели. Наклейка с номером модели находится на задней панели телевизора. Способ подключения может
отличаться в зависимости от модели.
Для приема сигналов телевещания к телевизору необходимо подсоединить антенну.

Если используется приемник кабельного или спутникового телевидения, подключение антенны не требуется.

Подсоедините к разъему антенны телевизора антенный кабель, соответствующий среде просмотра, как
показано на схеме.

Рекомендуется подсоединить оба соединителя с помощью Multi-Switch или Diseqc. Switch и т. п., и
установить для

Тип подключения антенны

Наличие зависит от конкретной модели и региона.

Подключение антенн и внешних устройств

Подключение видеоустройства

Наличие зависит от конкретной модели и региона.

Данный телевизор оснащен большим количеством разъемов для входных видеосигналов с внешних
устройств, таких как приемники кабельного и спутникового телевидения, проигрыватели дисков Blu-ray,
проигрыватели дисков DVD, видеокамеры и игровые консоли. Ниже приведен список разъемов с учетом
передачи качества изображения от наилучшего к наихудшему.

Для наилучшего качества изображения подсоедините видеоустройство к телевизору через разъем
HDMI. Если устройство не оснащено разъемом HDMI, подсоедините его через компонентный разъем для
обеспечения следующего наивысшего качества изображения.

Количество разъемов, их обозначение и расположение могут отличаться в зависимости от модели.

При подсоединении внешнего устройства к телевизору см. руководство по эксплуатации к устройству.
Количество разъемов внешнего устройства, их обозначение и расположение могут отличаться в зависимости от
модели.

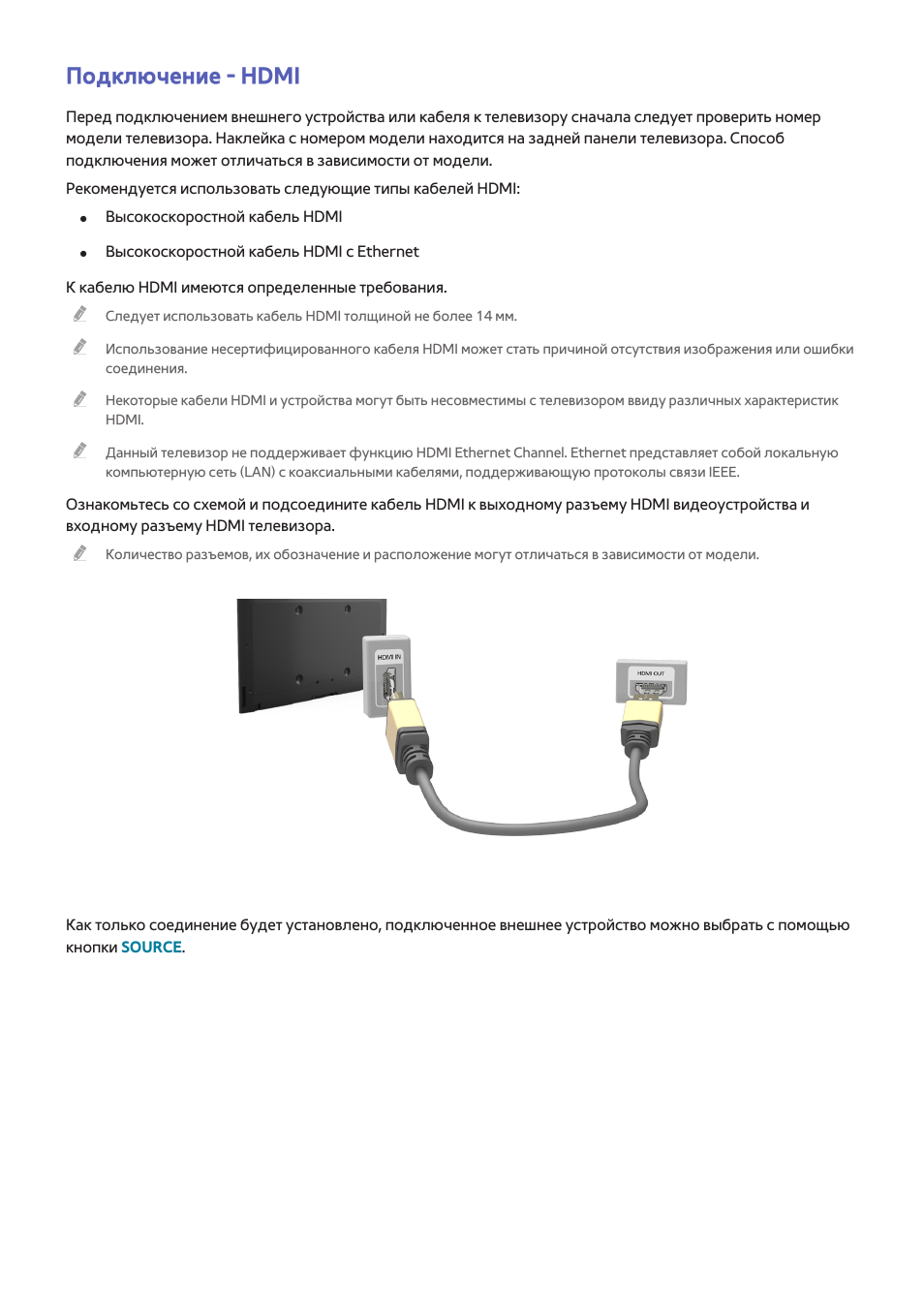

Подключение — hdmi

Перед подключением внешнего устройства или кабеля к телевизору сначала следует проверить номер
модели телевизора. Наклейка с номером модели находится на задней панели телевизора. Способ
подключения может отличаться в зависимости от модели.
Рекомендуется использовать следующие типы кабелей HDMI:

Высокоскоростной кабель HDMI

Высокоскоростной кабель HDMI с Ethernet

К кабелю HDMI имеются определенные требования.

Следует использовать кабель HDMI толщиной не более 14 мм.

Использование несертифицированного кабеля HDMI может стать причиной отсутствия изображения или ошибки
соединения.

Некоторые кабели HDMI и устройства могут быть несовместимы с телевизором ввиду различных характеристик
HDMI.

Данный телевизор не поддерживает функцию HDMI Ethernet Channel. Ethernet представляет собой локальную
компьютерную сеть (LAN) с коаксиальными кабелями, поддерживающую протоколы связи IEEE.

Ознакомьтесь со схемой и подсоедините кабель HDMI к выходному разъему HDMI видеоустройства и
входному разъему HDMI телевизора.

Количество разъемов, их обозначение и расположение могут отличаться в зависимости от модели.

Как только соединение будет установлено, подключенное внешнее устройство можно выбрать с помощью
кнопки

Подключение — компонентный

Перед подключением внешнего устройства и кабелей к телевизору сначала следует проверить номер
модели телевизора. Наклейка с номером модели находится на задней панели телевизора. Способ
подключения может отличаться в зависимости от модели.
Ознакомьтесь со схемой и подсоедините компонентный кабель к компонентным входным разъемам
телевизора и компонентным выходным разъемам устройства.
Убедитесь, что цвет кабеля совпадает с цветом разъема.

Как только соединение будет установлено, подключенное внешнее устройство можно выбрать с помощью
кнопки

Подключение — внешний вход

Подключение — Внешний вход

Перед подключением внешнего устройства или кабеля к телевизору сначала следует проверить номер
модели телевизора. Наклейка с номером модели находится на задней панели телевизора. Способ
подключения может отличаться в зависимости от модели.
Ознакомьтесь со схемой и подсоедините кабель AV ко входным разъемам AV телевизора и выходным
разъемам AV устройства.
Если вы используете входные разъемы AV телевизора, подсоедините видеокабель к разъему Y. Некоторые
модели оснащены видеоразъемом. В этом случае подсоедините кабель к видеоразъему.

Как только соединение будет установлено, подключенное внешнее устройство можно выбрать с помощью
кнопки

Комментарии

Выделить → Я нашла инструкцию для своего телевизора здесь! #manualza

Купила новый препарат в аптеке для похудания. Открываю, а там пусто и только инструкция по применению, два слова:
— Не жрать!

Источник
